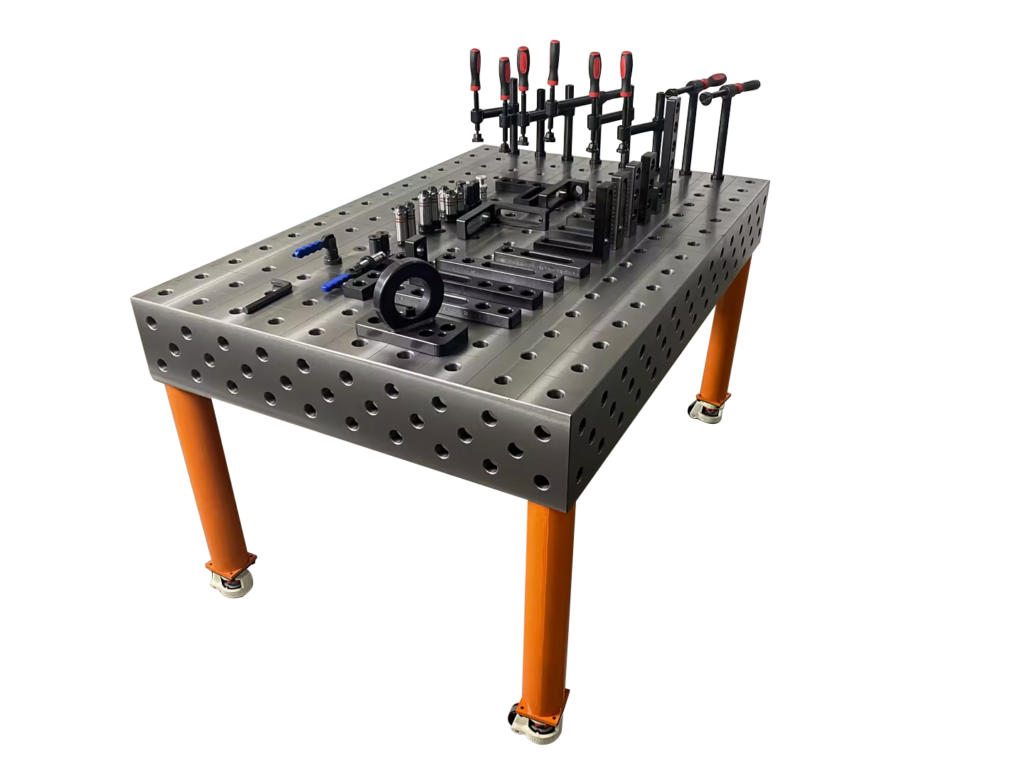

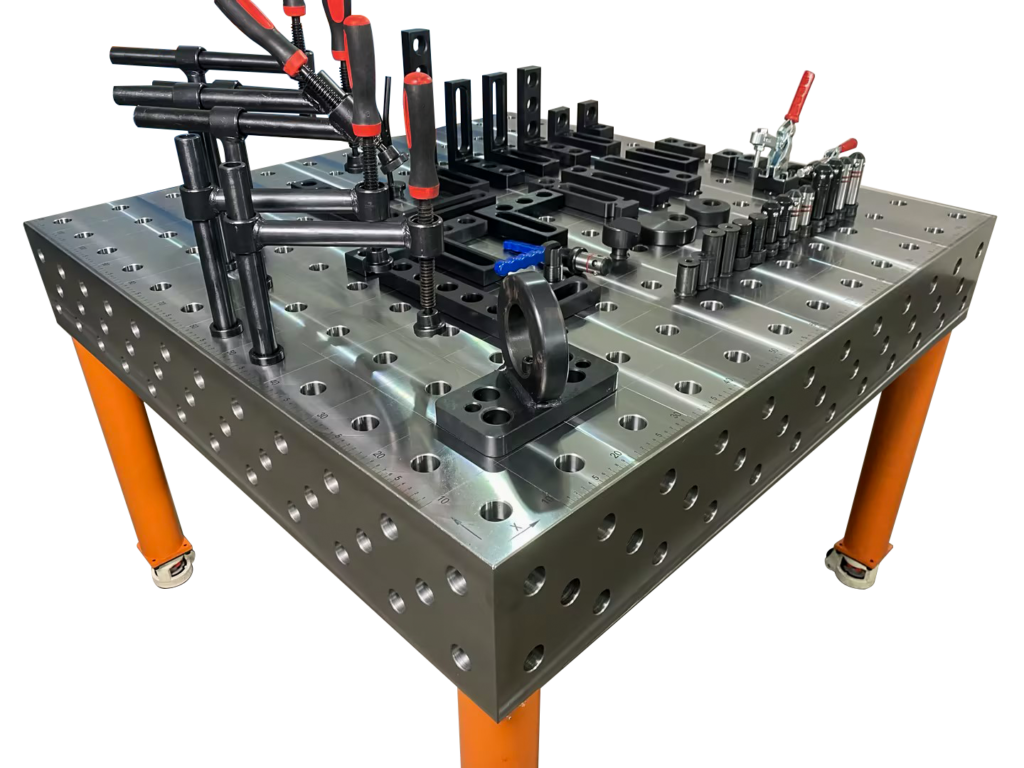

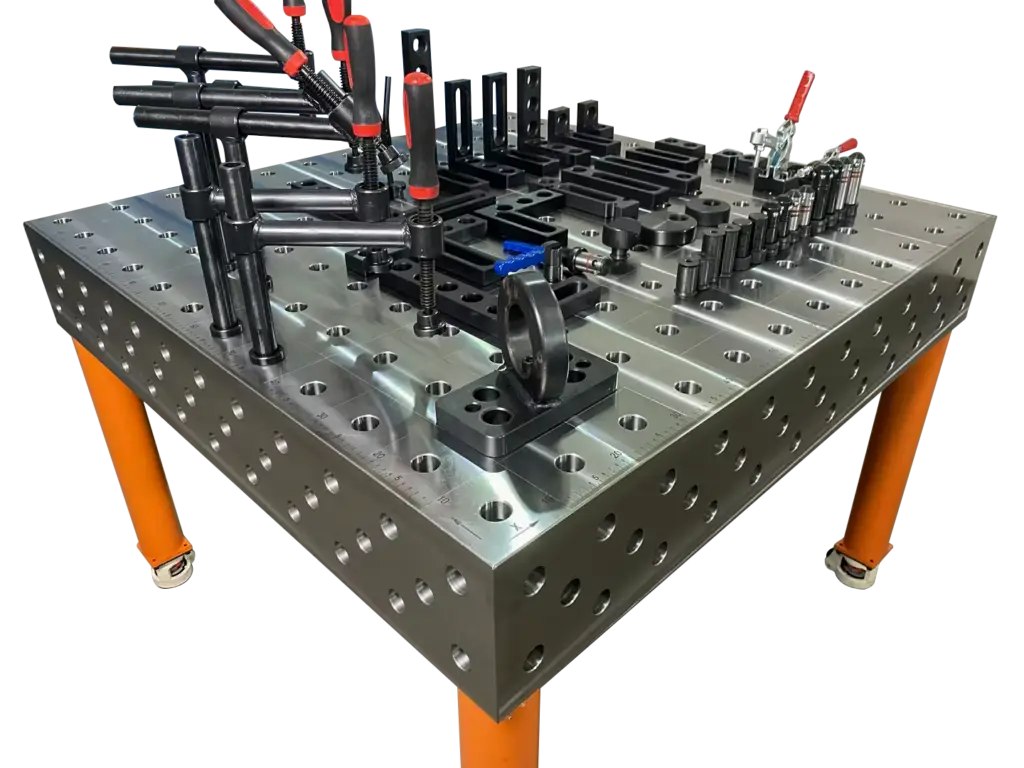

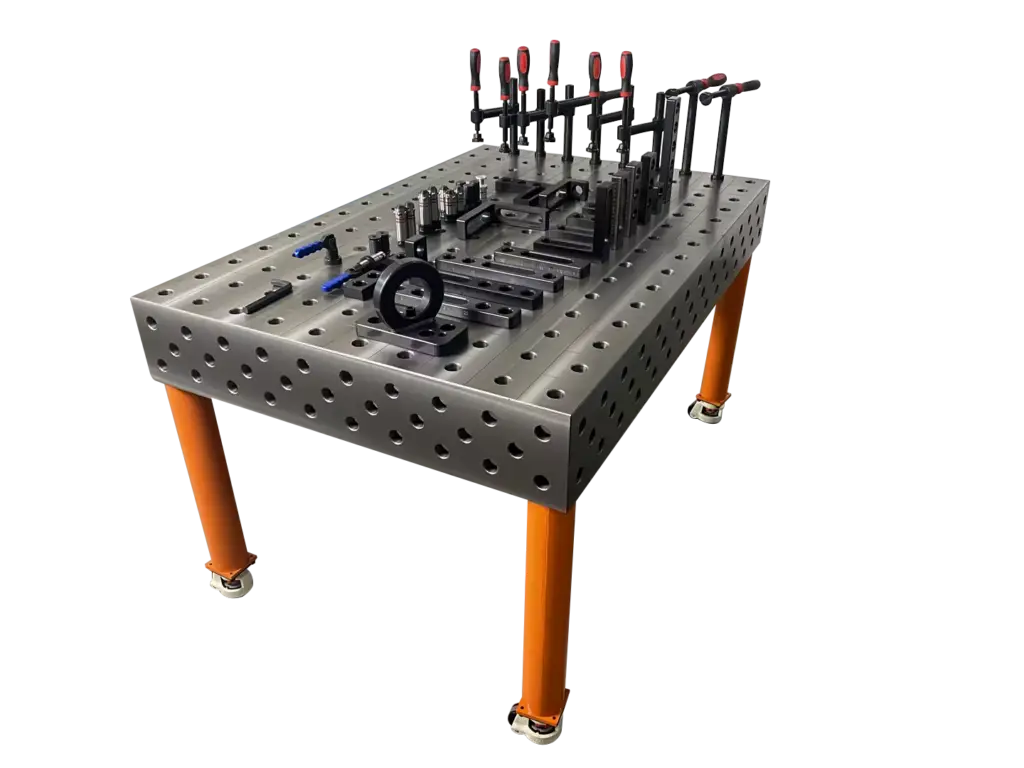

Bravarski stolovi ZNS sustava
ZNS D28 i ZNS D16 modularni sustavi temelje se na precizno obrađenoj mreži rupa u čeličnoj radnoj ploči, namijenjenoj pozicioniranju, stezanju i zavarivanju konstrukcija u profesionalnoj industrijskoj proizvodnji. Sustav omogućuje trodimenzionalno pozicioniranje elemenata uz visoku stabilnost, ponovljivost i točnost sklapanja.
ZNS D28 sustav koristi rupe promjera Ø28 mm u rasteru 100 × 100 mm te je namijenjen teškim konstrukcijama i zahtjevnim industrijskim primjenama gdje su potrebne visoka nosivost i krutost radne ploče.
ZNS D16 sustav koristi rupe promjera Ø16 mm u rasteru 50 × 50 mm te je namijenjen manjim konstrukcijama, preciznim sklopovima i radionicama gdje je potreban kompaktniji sustav s finijom mrežom pozicioniranja.
Radne ploče izrađene su od konstrukcijskog čelika visoke čvrstoće, s precizno obrađenim rupama i kontroliranom ravnošću površine. Dostupne su u standardnoj izvedbi te u nitriranoj izvedbi s povećanom površinskom tvrdoćom i otpornošću na trošenje, čime se produljuje radni vijek sustava u intenzivnoj industrijskoj uporabi.
D28 modularni sustav
D28 modularni sustav namijenjen je teškim konstrukcijama i industrijskoj proizvodnji gdje su potrebne visoka nosivost, krutost i stabilnost radne ploče. Sustav koristi rupe promjera Ø28 mm u rasteru 100 × 100 mm te omogućuje robusno trodimenzionalno pozicioniranje i sigurno stezanje konstrukcija u zahtjevnim radnim uvjetima.
Izvedbe D28 stolova
D28 sustav dostupan je u sljedećim izvedbama radnih ploča:
– D28 lijevanoželjezni bravarski stol
– D28 čelični bravarski stol
– D28 čelični bravarski stol s nitriranom površinom
D16 modularni sustav
D16 modularni sustav namijenjen je manjim konstrukcijama, preciznim sklopovima i radionicama gdje je potrebna finija mreža pozicioniranja i kompaktnija radna platforma. Sustav koristi rupe promjera Ø16 mm u rasteru 50 × 50 mm te omogućuje precizno trodimenzionalno pozicioniranje i fleksibilno stezanje elemenata u kontroliranim radnim uvjetima.
Izvedbe D16 stolova
D16 sustav dostupan je u sljedećim izvedbama radnih ploča:
– D16 čelični bravarski stol
– D16 čelični bravarski stol s nitriranom površinom
Tehničke karakteristike sustava
ZNS modularni sustav zavarivačkih stolova projektiran je kao precizna i ponovljiva radna platforma za industrijsko pozicioniranje i stezanje konstrukcija. Sustav omogućuje trodimenzionalno slaganje elemenata uz visoku stabilnost radne površine i kontroliranu geometrijsku točnost.
Radne ploče izrađene su od konstrukcijskog čelika visoke čvrstoće te su precizno strojno obrađene. Mreža rupa omogućuje modularno proširenje radne površine, povezivanje više stolova u istu ravninu te korištenje širokog raspona standardiziranih pozicionirnih i steznih elemenata.
Ključne tehničke značajke sustava:
– precizno obrađena mreža rupa za trodimenzionalno pozicioniranje
– modularna nadogradnja i proširenje radne površine
– visoka krutost i stabilnost konstrukcije stola
– mogućnost povezivanja više stolova u istu ravninu
– dostupna standardna i nitrirana izvedba radne ploče
– kompatibilnost sa standardnim pozicionirnim, steznim i spojnim elementima sustava
Radna ploča i površinska obrada
ZNS D28 i ZNS D16 sustavi temelje se na masivnoj čeličnoj radnoj ploči izrađenoj od konstrukcijskog čelika visoke čvrstoće, strojno obrađenoj radi postizanja kontrolirane ravnosti i geometrijske točnosti.
Radna ploča izrađena je s precizno pozicioniranom mrežom rupa:
– D28 sustav: Ø28 mm, raster 100 × 100 mm
– D16 sustav: Ø16 mm, raster 50 × 50 mm
Rupe su strojno obrađene radi osiguravanja pravilnog dosjeda steznih i pozicionih elemenata te ponovljive točnosti u trodimenzionalnom pozicioniranju konstrukcija.
Standardna izvedba uključuje obrađenu čeličnu površinu.
Opcionalno je dostupna nitrirana izvedba radne ploče.
Nitrirana površina – tehnička funkcija
Nitrirana radna ploča podvrgnuta je kontroliranom procesu termokemijske obrade kojim se postiže povećana površinska tvrdoća i otpornost na trošenje.
Prema dostupnom test reportu, nitriranjem se postiže:
– povećanje površinske tvrdoće sloja
– povećana otpornost na abraziju
– smanjena deformacija ruba rupa pri intenzivnoj uporabi
– produžen radni vijek radne ploče u zahtjevnim industrijskim uvjetima
Nitrirani sloj ne mijenja geometriju sustava niti kompatibilnost s postojećom D28/D16 opremom, već isključivo povećava otpornost površine na mehaničko opterećenje i habanje.
Kompatibilnost i standardizacija sustava
ZNS D28 i ZNS D16 modularni sustavi projektirani su prema industrijski prihvaćenim geometrijskim standardima rupa i rastera. Kompatibilnost se temelji na promjeru rupa, rasteru rupa i tolerancijama obrade, a ne na proizvođaču stola.
ZNS D28 sustav
– Promjer rupa: Ø28 mm
– Raster rupa: 100 × 100 mm
ZNS D28 stolovi i pribor kompatibilni su sa svim modularnim sustavima koji koriste rupe Ø28 mm u rasteru 100 × 100 mm.
To uključuje industrijske sustave proizvođača kao što su:
– Siegmund (Ø28 serije)
– Demmeler (Ø28 sustavi)
– Strong Hand Tools / BuildPro (Ø28 sustavi)
– GPPH (Ø28 sustavi)
– druge profesionalne modularne sustave i OEM izvedbe koji koriste isti geometrijski standard
ZNS D28 pribor može se koristiti na navedenim sustavima pod uvjetom usklađenosti tolerancija promjera rupa i debljine radne ploče. Isto tako, pribor tih sustava može se koristiti na ZNS D28 stolovima kada je geometrija sustava identična.
ZNS D16 sustav
– Promjer rupa: Ø16 mm
– Raster rupa: 50 × 50 mm
ZNS D16 stolovi i pribor kompatibilni su sa sustavima koji koriste rupe Ø16 mm u rasteru 50 × 50 mm, uključujući:
– Siegmund Ø16 sustave
– Demmeler Ø16 sustave
– druge modularne sustave Ø16 standarda
Kompatibilnost proizlazi iz identične geometrije sustava rupa te pravilne obrade i tolerancija radne ploče.
Tehnička napomena
Nazivi proizvođača navedeni su isključivo radi tehničkog pojašnjenja standarda sustava rupa. ZNS sistemi d.o.o. nije povezan s navedenim proizvođačima niti predstavlja njihovu opremu, osim u slučajevima izričito navedenog zastupstva.
Kompatibilnost se odnosi na geometrijsku usklađenost sustava (promjer rupa, raster i tolerancije), što je temelj modularnih pozicionih stolova industrijskog standarda.
