Diesel viličari
Snaga koja ne staje – za teški vanjski rad i zahtjevne uvjete
Tamo gdje električni viličar ima ograničenja – na otvorenim prostorima, na gradilištu, u hladnjačama bez struje, na neravnom terenu ili u uvjetima gdje punjenje baterije nije opcija – diesel viličar radi bez kompromisa. Pun tank goriva znači pun radni dan, bez prestanka i bez čekanja na punjenje.
Huayee diesel viličari serije HYP dostupni su u nosivostima od 1,5 t (HYP15) do 10,0 t (HYP100), što ih čini jednom od najširih paleta kompaktnih i teških diesel viličara na tržištu. Manji modeli od HYP15 do HYP30 opremljeni su motorima Xinchai ili Quanchai 490 snage 40 kW, a s modelom HYP40 uvodi se jači motor 495 snage 42 kW. Serija HYP45 i HYP50 koristi motore 498 i 4C6 s do 62,5 kW, dok teška klasa HYP70, HYP80 i HYP100 dolazi s motorom Xichai snage 85 kW.
Svi modeli opremljeni su LCD digitalnim instrumentima, regulabilnim upravljačem, sustavom visokog usisa koji štiti motor od prašine te optički širokim jarbolom koji vozaču osigurava bolji pregled pri radu s teretom. Manji polumjer okretanja i kompaktna konstrukcija čine ih praktičnima čak i u ograničenim prostorima.
Modeli: HYP15 (1,5 t), HYP20 (2,0 t), HYP25 (2,5 t), HYP30 (3,0 t), HYP35 (3,5 t), HYP40 (4,0 t), HYP45 (4,5 t), HYP50 (5,0 t), HYP70 (7,0 t), HYP80 (8,0 t), HYP100 (10,0 t).
Huayee HYP15 – Diesel viličar
HYP15 – Diesel viličar | Nosivost: 1.500 kg | Masa: 2.900 kg
Diesel viličar klase 1,5 tone namijenjen vanjskim i mješovitim uvjetima rada gdje električni pogon nije primjenjiv. Upravljanje iz sjedala. Dimenzije tijela: dužina 3.180/2.260 mm (s vilicama/bez), širina 1.090 mm, visina nadstrešnice 2.050 mm.
Nosivost: 1.500 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 100 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 1.950 mm. Minimalna širina prolaza za pravokutno slaganje: 3.630 mm. Dimenzije vilica: 920 × 100 × 35 mm. Međuosni razmak: 1.400 mm. Minimalni slobodni prostor ispod okvira: 110 mm.
Brzina vožnje: 14/15 km/h (natovareno/prazno). Brzina podizanja: 500/480 mm/s. Maksimalni nagib terena: 20/21%. Gume: 6,5-10-10PR (prednje), 5-8-10PR (stražnje).
Motor: Xinchai / Quanchai 4D27G31 (490), diesel, snaga 40 kW pri 2.500 rpm, moment 157 Nm pri 1.800 rpm.
Što ga razlikuje: najmanji i najlakši diesel model u seriji. Radijus okretanja od 1.950 mm je najmanji u cijeloj diesel liniji, što ga čini najprikladnijim za rad na ograničenim prostorima i uskim prolazima. Brzina podizanja od 500 mm/s je jedna od najviših u seriji. Vilice su najmanjih dimenzija (35 mm debljine). Motor serije 490 je osnovna dieselska jedinica koja se koristi i kroz nekoliko sljedećih modela.
Huayee HYP20 – Diesel viličar
HYP20 – Diesel viličar | Nosivost: 2.000 kg | Masa: 3.320 kg
Diesel viličar klase 2 tone s istim motorom kao HYP15, ali proširenih dimenzija i veće nosivosti. Upravljanje iz sjedala. Dimenzije tijela: dužina 3.422/2.502 mm, širina 1.170 mm, visina nadstrešnice 2.070 mm.
Nosivost: 2.000 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 100 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.170 mm. Minimalna širina prolaza: 3.900 mm. Dimenzije vilica: 1.070 × 100 × 45 mm. Međuosni razmak: 1.600 mm. Minimalni slobodni prostor ispod okvira: 110 mm.
Brzina vožnje: 17/19 km/h – brži od HYP15. Brzina podizanja: 530/550 mm/s. Maksimalni nagib: 20/21%. Gume: 7-12-12PR (prednje), 6-9-10PR (stražnje).
Motor: Xinchai / Quanchai 4D27G31 (490), diesel, 40 kW / 2.500 rpm, moment 157 Nm / 1.800 rpm – identičan kao kod HYP15.
Što ga razlikuje od HYP15: nosivost raste za 500 kg, a stroj je paradoksalno brži (17/19 km/h naspram 14/15 km/h) i ima višu brzinu podizanja (530/550 naspram 500/480 mm/s) unatoč većem teretu. Vilice su šire i deblje (45 mm naspram 35 mm). Radijus okretanja raste na 2.170 mm. Motor ostaje isti, što znači da veća brzina dolazi iz bolje prijenosne konfiguracije.

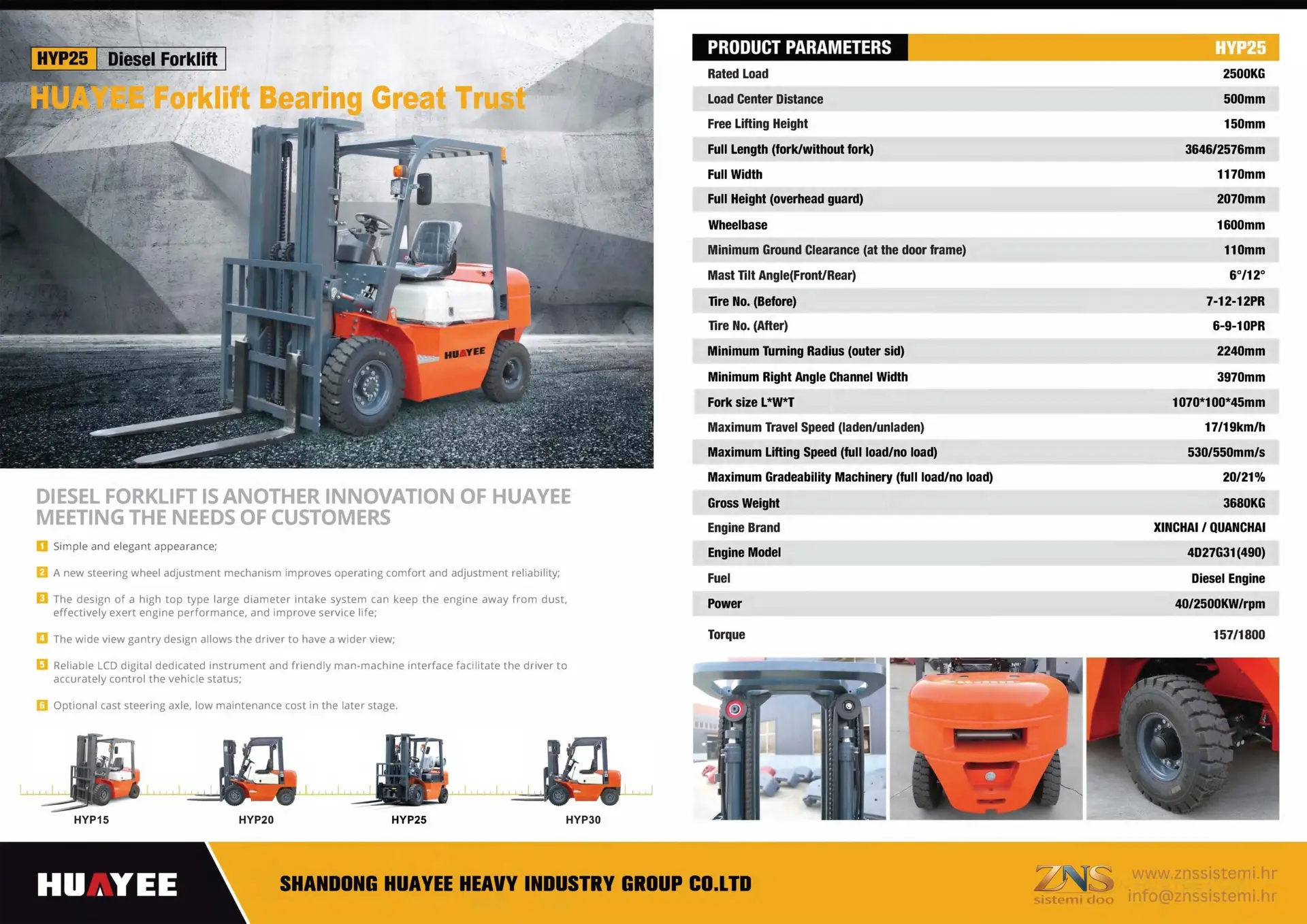

Huayee HYP25 – Diesel viličar
HYP25 – Diesel viličar | Nosivost: 2.500 kg | Masa: 3.680 kg
Diesel viličar klase 2,5 tone, tehnički blizak HYP20 uz povećanu nosivost i slobodnu visinu podizanja. Upravljanje iz sjedala. Dimenzije tijela: dužina 3.646/2.576 mm, širina 1.170 mm, visina nadstrešnice 2.070 mm.
Nosivost: 2.500 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 150 mm – viša nego kod HYP15 i HYP20. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.240 mm. Minimalna širina prolaza: 3.970 mm. Dimenzije vilica: 1.070 × 100 × 45 mm. Međuosni razmak: 1.600 mm. Minimalni slobodni prostor ispod okvira: 110 mm.
Brzina vožnje: 17/19 km/h. Brzina podizanja: 530/550 mm/s. Maksimalni nagib: 20/21%. Gume: 7-12-12PR (prednje), 6-9-10PR (stražnje).
Motor: Xinchai / Quanchai 4D27G31 (490), diesel, 40 kW / 2.500 rpm, moment 157 Nm / 1.800 rpm – identičan kao kod HYP20.
Što ga razlikuje od HYP20: nosivost raste za 500 kg, slobodna visina podizanja povećava se na 150 mm (naspram 100 mm), što je korisno u prostorima s nižim stropovima gdje je potrebno podići teret bez izvlačenja jarbola. Dimenzije, brzine i motor ostaju identični HYP20. Masa raste za 360 kg. Radijus okretanja je neznatno veći (2.240 naspram 2.170 mm).

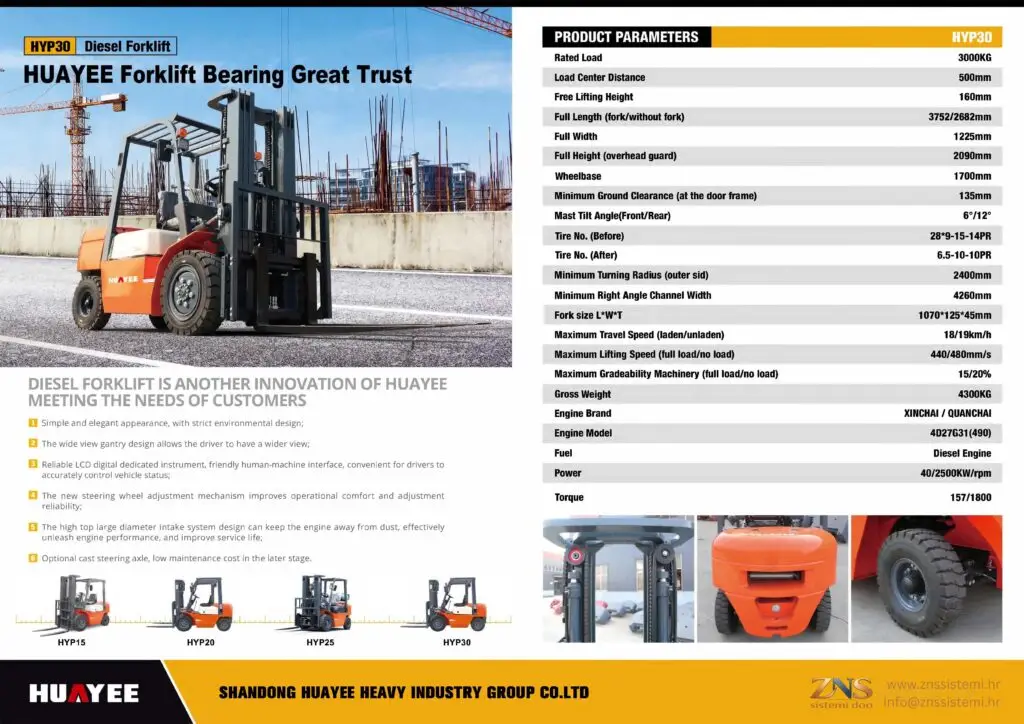

Huayee HYP30 – Diesel viličar
HYP30 – Diesel viličar | Nosivost: 3.000 kg | Masa: 4.300 kg
Diesel viličar klase 3 tone s povećanim gabaritima, višim slobodnim prostorom ispod okvira i debljim vilicama. Upravljanje iz sjedala. Dimenzije tijela: dužina 3.752/2.682 mm, širina 1.225 mm, visina nadstrešnice 2.090 mm.
Nosivost: 3.000 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 160 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.400 mm. Minimalna širina prolaza: 4.260 mm. Dimenzije vilica: 1.070 × 125 × 45 mm – šire vilice nego kod prethodnih modela. Međuosni razmak: 1.700 mm. Minimalni slobodni prostor ispod okvira: 135 mm.
Brzina vožnje: 18/19 km/h. Brzina podizanja: 440/480 mm/s – niža nego kod HYP25, što je uobičajen kompromis pri većoj nosivosti. Maksimalni nagib: 15/20% – prohodnost na punom teretu pada na 15%. Gume: 28×9-15-14PR (prednje), 6,5-10-10PR (stražnje) – veći profil prednjih guma.
Motor: Xinchai / Quanchai 4D27G31 (490), diesel, 40 kW / 2.500 rpm, moment 157 Nm / 1.800 rpm – isti motor kao u prethodnim modelima.
Što ga razlikuje: šire vilice (125 mm naspram 100 mm), veći slobodni prostor ispod okvira (135 mm), veće prednje gume (28×9-15) prikladnije za neravne vanjske podloge. Maksimalni nagib na punom teretu pada na 15%, što treba uzeti u obzir pri radu na rampama. Masa stroja raste na 4.300 kg.

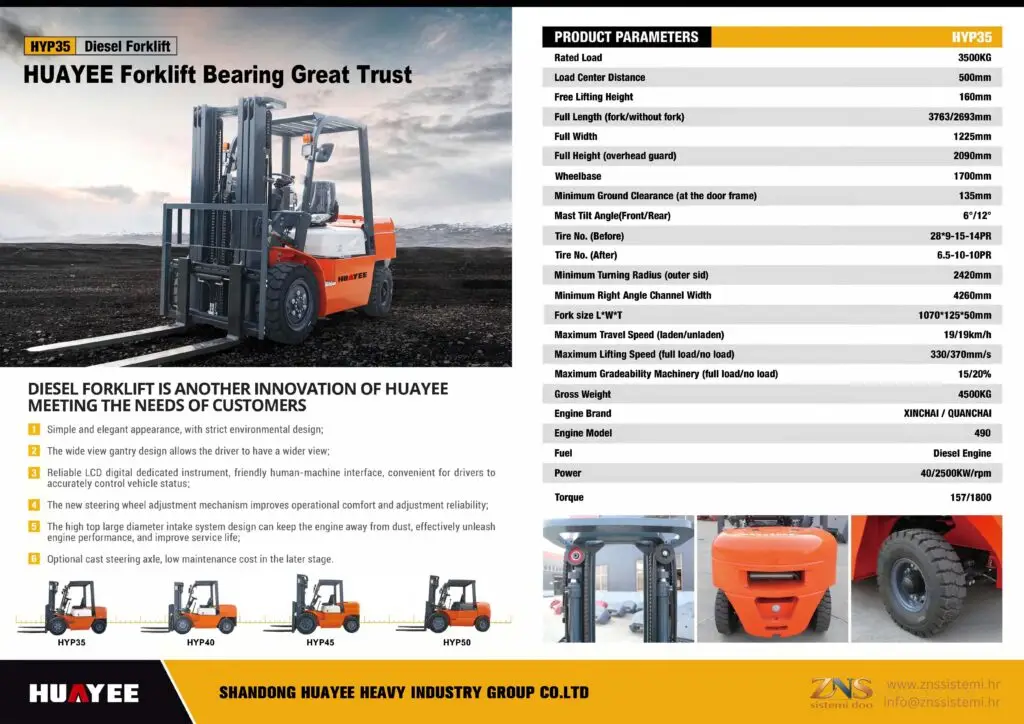

Huayee HYP35 – Diesel viličar
HYP35 – Diesel viličar | Nosivost: 3.500 kg | Masa: 4.500 kg
Diesel viličar klase 3,5 tone, prvi model u drugoj konstrukcijskoj skupini (HYP35–HYP50) s pojačanim prijenosom i debljim vilicama. Upravljanje iz sjedala. Dimenzije tijela: dužina 3.763/2.693 mm, širina 1.225 mm, visina nadstrešnice 2.090 mm.
Nosivost: 3.500 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 160 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.420 mm. Minimalna širina prolaza: 4.260 mm. Dimenzije vilica: 1.070 × 125 × 50 mm – deblje vilice nego kod HYP30. Međuosni razmak: 1.700 mm. Minimalni slobodni prostor ispod okvira: 135 mm.
Brzina vožnje: 19/19 km/h – jedini model u seriji gdje su brzine natovareno i prazno izjednačene. Brzina podizanja: 330/370 mm/s – niža od HYP30, što prati veću nosivost. Maksimalni nagib: 15/20%. Gume: 28×9-15-14PR (prednje), 6,5-10-10PR (stražnje).
Motor: Xinchai / Quanchai 490, diesel, 40 kW / 2.500 rpm, moment 157 Nm / 1.800 rpm.
Što ga razlikuje od HYP30: nosivost viša za 500 kg, vilice deblje (50 mm naspram 45 mm), brzina vožnje prazno i natovareno izjednačena na 19 km/h što upućuje na optimiziranu transmisiju za ovaj razred. Brzina podizanja niža zbog veće nosivosti. Motor ostaje isti kao kod HYP15–HYP30.
Huayee HYP40 – Diesel viličar
HYP40 – Diesel viličar | Nosivost: 4.000 kg | Masa: 4.950 kg
Diesel viličar klase 4 tone s pojačanim prijenosom, snažnijim motorom i širim gabaritima. Upravljanje iz sjedala. Dimenzije tijela: dužina 4.000/2.930 mm, širina 1.290 mm, visina nadstrešnice 2.180 mm.
Nosivost: 4.000 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 160 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.710 mm. Minimalna širina prolaza: 4.750 mm. Dimenzije vilica: 1.070 × 150 × 50 mm – šire vilice (150 mm). Međuosni razmak: 1.900 mm. Minimalni slobodni prostor ispod okvira: 140 mm.
Brzina vožnje: 19/19 km/h. Brzina podizanja: 340/380 mm/s. Maksimalni nagib: 15/20%. Gume: 250-15-16PR (prednje), 7-12-12PR (stražnje) – veći profil prednjih guma prilagođen težem stroju.
Motor: Xinchai / Quanchai 495, diesel, 42 kW / 2.500 rpm, moment 187 Nm / 1.800 rpm – snažniji motor nego u prethodnoj grupi modela (42 kW naspram 40 kW, moment 187 Nm naspram 157 Nm).
Što ga razlikuje: kvalitativni skok u motoru – model 495 s višim momentom (187 Nm) i snagom (42 kW). Vilice su šire (150 mm). Radijus okretanja raste na 2.710 mm. Stroj s dužinom od 4.000 mm (s vilicama) zahtijeva više manevarskog prostora. Pojačani prijenos za teške terenske operacije.
Huayee HYP45 – Diesel viličar
HYP40 – Diesel viličar | Nosivost: 4.000 kg | Masa: 4.950 kg
Diesel viličar klase 4 tone s pojačanim prijenosom, snažnijim motorom i širim gabaritima. Upravljanje iz sjedala. Dimenzije tijela: dužina 4.000/2.930 mm, širina 1.290 mm, visina nadstrešnice 2.180 mm.
Nosivost: 4.000 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 160 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.710 mm. Minimalna širina prolaza: 4.750 mm. Dimenzije vilica: 1.070 × 150 × 50 mm – šire vilice (150 mm). Međuosni razmak: 1.900 mm. Minimalni slobodni prostor ispod okvira: 140 mm.
Brzina vožnje: 19/19 km/h. Brzina podizanja: 340/380 mm/s. Maksimalni nagib: 15/20%. Gume: 250-15-16PR (prednje), 7-12-12PR (stražnje) – veći profil prednjih guma prilagođen težem stroju.
Motor: Xinchai / Quanchai 495, diesel, 42 kW / 2.500 rpm, moment 187 Nm / 1.800 rpm – snažniji motor nego u prethodnoj grupi modela (42 kW naspram 40 kW, moment 187 Nm naspram 157 Nm).
Što ga razlikuje: kvalitativni skok u motoru – model 495 s višim momentom (187 Nm) i snagom (42 kW). Vilice su šire (150 mm). Radijus okretanja raste na 2.710 mm. Stroj s dužinom od 4.000 mm (s vilicama) zahtijeva više manevarskog prostora. Pojačani prijenos za teške terenske operacije.
Huayee HYP50 – Diesel viličar
HYP50 – Diesel viličar | Nosivost: 5.000 kg | Masa: 6.700 kg
Diesel viličar klase 5 tona, najveći model u standardnoj seriji HYP, s bitno snažnijim motorom. Upravljanje iz sjedala. Dimenzije tijela: dužina 4.190/3.120 mm, širina 1.480 mm, visina nadstrešnice 2.240 mm – identične dimenzije kao HYP45.
Nosivost: 5.000 kg pri razmaku centra tereta 500 mm. Slobodna visina podizanja: 160 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 2.900 mm. Minimalna širina prolaza: 4.960 mm. Dimenzije vilica: 1.070 × 150 × 55 mm. Međuosni razmak: 2.000 mm. Minimalni slobodni prostor ispod okvira: 175 mm.
Brzina vožnje: 18/19 km/h. Brzina podizanja: 400/380 mm/s. Maksimalni nagib: 15/20%. Gume: 250-15-16PR (prednje), 7-12-12PR (stražnje).
Motor: Xinchai / Quanchai 4C6, diesel, 62,5 kW / 2.200 rpm, moment 235 Nm / 1.800 rpm – potpuno drugačiji, znatno snažniji motor nego kod svih prethodnih modela.
Što ga razlikuje: motor 4C6 s 62,5 kW i momentom 235 Nm je kvalitativni skok – gotovo 40% više snage od HYP45 (45 kW). Navedeno je i usklađenost s najnovijim emisijskim standardima te mogućnost odabira između hidrauličkog i mehaničkog prijenosa. Unatoč tome, dimenzije stroja ostaju identične HYP45, što znači da povećana snaga ide isključivo u nosivost i pogonsku snagu, a ne u veće gabarite.

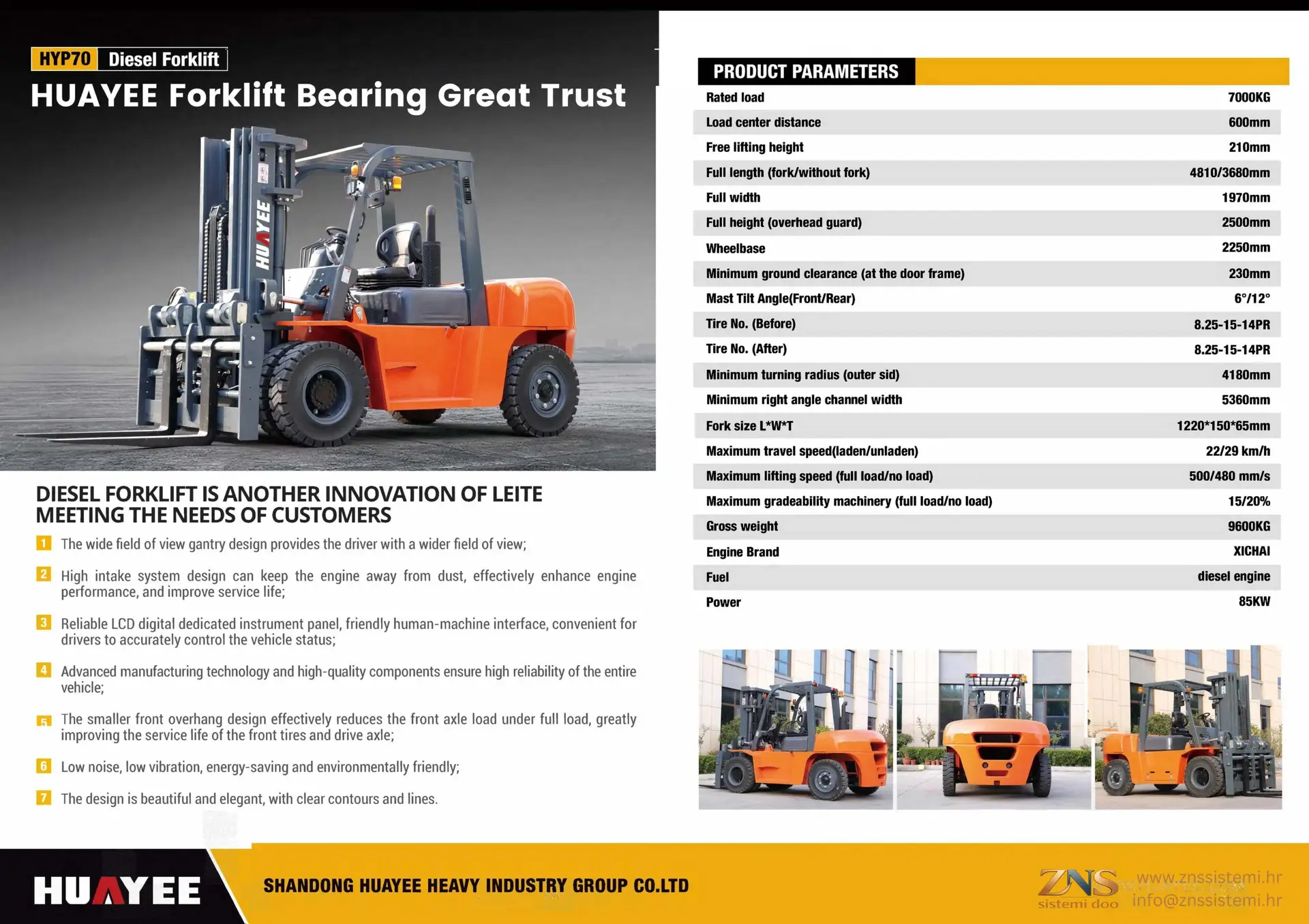

Huayee HYP70 – Diesel viličar
HYP70 – Diesel viličar | Nosivost: 7.000 kg | Masa: 9.600 kg
Teški industrijski diesel viličar klase 7 tona s bitno drugačijom konstrukcijom i dimenzijama u odnosu na standardnu HYP seriju. Upravljanje iz sjedala. Dimenzije tijela: dužina 4.810/3.680 mm, širina 1.970 mm, visina nadstrešnice 2.500 mm.
Nosivost: 7.000 kg pri razmaku centra tereta 600 mm – veći razmak centra tereta nego kod svih manjih modela (500 mm). Slobodna visina podizanja: 210 mm. Nagib jarbola: 6° naprijed / 12° nazad. Minimalni radijus okretanja: 4.180 mm. Minimalna širina prolaza: 5.360 mm. Dimenzije vilica: 1.220 × 150 × 65 mm – duže i deblje vilice. Međuosni razmak: 2.250 mm. Minimalni slobodni prostor ispod okvira: 230 mm.
Brzina vožnje: 22/29 km/h – daleko brži od svih prethodnih modela, posebno prazno (29 km/h). Brzina podizanja: 500/480 mm/s – viša nego kod HYP35–HYP50. Maksimalni nagib: 15/20%. Gume: 8,25-15-14PR iste sprijeda i straga – simetrična konfiguracija guma karakteristična za teške industrijske viličare.
Motor: Xichai, diesel, 85 kW – novi, snažniji motor i brend (Xichai umjesto Xinchai/Quanchai). Moment nije naveden u dokumentu.
Što ga razlikuje: prijelaz u klasu teškog industrijskog rada. Razmak centra tereta raste na 600 mm. Masa stroja od 9.600 kg zahtijeva odgovarajuću nosivost operativnog prostora. Brzina vožnje prazno od 29 km/h je iznimno visoka za viličar ove klase. Simetrične gume sprijeda i straga. Manji prednji prevjes konstruktivan je detalj koji smanjuje opterećenje prednje osovine i produljuje vijek trajanja prednjih guma i pogonske osovine.

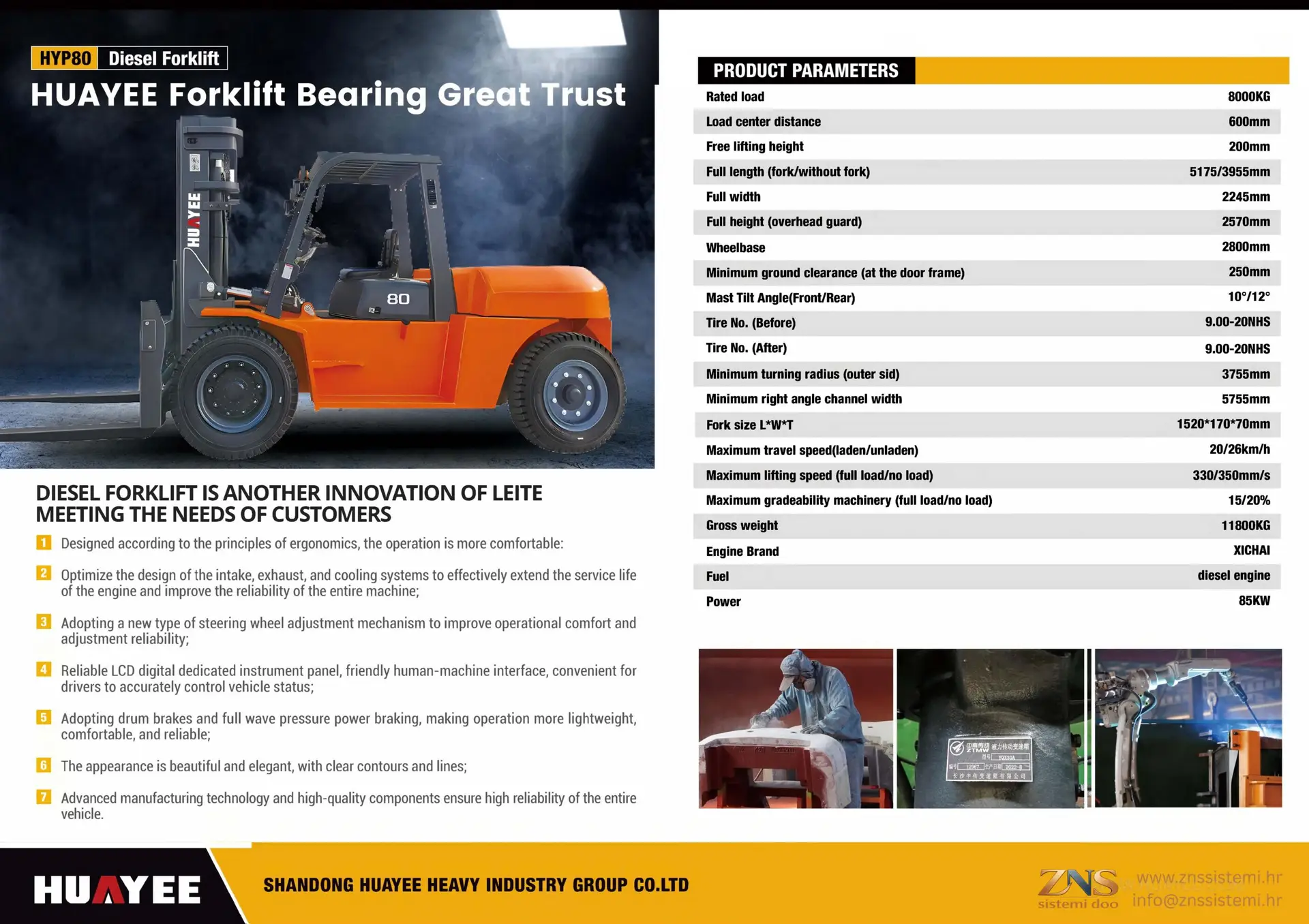

Huayee HYP80 – Diesel viličarr
HYP80 – Diesel viličar | Nosivost: 8.000 kg | Masa: 11.800 kg
Teški industrijski diesel viličar klase 8 tona s potpuno drugačijom konstrukcijom – veći međuosni razmak, veći nagib jarbola i pneumatske gume NHS tipa. Upravljanje iz sjedala. Dimenzije tijela: dužina 5.175/3.955 mm, širina 2.245 mm, visina nadstrešnice 2.570 mm.
Nosivost: 8.000 kg pri razmaku centra tereta 600 mm. Slobodna visina podizanja: 200 mm. Nagib jarbola: 10° naprijed / 12° nazad – veći prednji nagib nego kod svih manjih modela (10° naspram 6°), što poboljšava manevriranje pri ukrcaju tereta. Minimalni radijus okretanja: 3.755 mm. Minimalna širina prolaza: 5.755 mm. Dimenzije vilica: 1.520 × 170 × 70 mm – znatno veće i masivnije vilice. Međuosni razmak: 2.800 mm. Minimalni slobodni prostor ispod okvira: 250 mm.
Brzina vožnje: 20/26 km/h. Brzina podizanja: 330/350 mm/s. Maksimalni nagib: 15/20%. Gume: 9,00-20 NHS sprijeda i straga – industrijske NHS (non-highway solid) gume prikladne za teške podloge.
Motor: Xichai, diesel, 85 kW – isti motor kao kod HYP70.
Što ga razlikuje od HYP70: nosivost raste za 1.000 kg, masa stroja raste na 11.800 kg. Prednji nagib jarbola veći (10° naspram 6°) – razlika koja ima praktičnu važnost pri manipulaciji teškim teretima. NHS gume na svim kotačima. Kočioni sustav: bubnjaste kočnice s potpunim hidrauličkim pojačivanjem. Ergonomski dizajn kabine s optimiziranim sustavima usisavanja, ispušnim i rashladnim sustavom za produženi vijek motora.
Huayee HYP100 – Diesel viličar
HYP100 – Diesel viličar | Nosivost: 10.000 kg | Masa: 12.410 kg
Najveći model u HUAYEE diesel seriji, industrijski viličar klase 10 tona. Upravljanje iz sjedala. Dimenzije tijela: dužina 5.497/4.277 mm, širina 2.245 mm, visina nadstrešnice 2.570 mm.
Nosivost: 10.000 kg pri razmaku centra tereta 600 mm. Slobodna visina podizanja: 200 mm. Nagib jarbola: 10° naprijed / 12° nazad. Minimalni radijus okretanja: 4.150 mm. Minimalna širina prolaza: 6.010 mm. Dimenzije vilica: 1.520 × 175 × 85 mm – najmasivnije vilice u seriji (85 mm debljine). Međuosni razmak: 2.800 mm – identičan kao kod HYP80. Minimalni slobodni prostor ispod okvira: 250 mm.
Brzina vožnje: 20/26 km/h. Brzina podizanja: 330/350 mm/s. Maksimalni nagib: 15/20%. Gume: 9,00-20 NHS sprijeda i straga – identična konfiguracija kao HYP80.
Motor: Xichai, diesel, 85 kW – isti motor kao kod HYP70 i HYP80.
Što ga razlikuje od HYP80: nosivost raste za 2.000 kg uz relativno skroman porast mase stroja (610 kg). Vilice su deblje (85 mm naspram 70 mm) i šire (175 mm naspram 170 mm). Radijus okretanja nešto veći (4.150 naspram 3.755 mm). Sve ostale dimenzije, motor i konfiguracija identični su HYP80, što ovaj model čini maksimalnom verzijom iste konstrukcijske platforme. Prikladan za luke, brodogradilišta, čeličane i teška industrijska postrojenja gdje su standardni viličari nedostatni.
